01、SVG与SVC的作用及区别

1、SVG的作用
       SVG是典型的电力电子设备，由三个根基职能？樽槌桑杭觳饽？椤⒔谠煸怂隳？榧芭獬ナ涑瞿？。其工作道理为由表部CT检测系统的电流信息，而后经由节造芯片分析出当前的电流信息、如PF、S、Q等;而后由节造器给出赔偿的驱动信号，最后由电力电子逆变电路组成的逆变回路发出赔偿电流。
       SVG静止无功产生器选取可关断电力电子器件(IGBT)组成自换相桥式电路，经过电抗器并联在电网上，适本地调节桥式电路互换侧输出电压的幅值和相位，或者直接节造其互换侧电流。迅速吸收或者发出所需的无功功率，实现急剧动态调节无功的主张。作为有源形赔偿装置，不仅能够跟踪冲击型负载的冲击电流，并且能够对谐波电流也进行跟踪赔偿。

2、SVG与SVC的区别
       SVG是英文StaticVarGenerator的缩写，意思是静止无功产生器;SVC是英文StaticVarCompensator的缩写，是无功赔偿器的意思

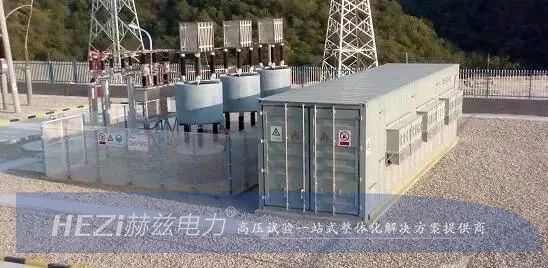

       (1)SVG
       它可分为电压型和电流型两种，其既可提供滞后的无功功率，又可提供超前的无功功率。单一地说，SVG的根基道理就是将自换相桥式电路通过电抗器或者直接并联在电网上，适当调节桥式电路互换侧输出电压的相位和幅值，或者直接节造其互换侧电流，就能够使该电路吸收或者发出满足要求的无功电流，实现功率无功赔偿的主张。

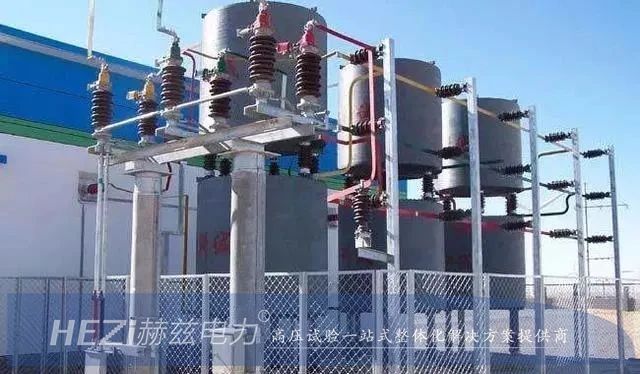

       (2)SVC
       它是用于无功赔偿典型的电力电子装置，它是利用晶闸管作为固态开关来节造接入系统的电抗器和电容器的容量，从而扭转输电系统的导纳。按节造对象和节造方式分歧，分为晶闸管节造电抗器(TCR)和晶闸管投切电容器(FC)共同使用的静止无功赔偿装置(FC+TCR)和TCR与机械投切电容器(MSC)共同使用的装置。
       点评：SVG是调整系统电压的重要设备，幼我以为其主题为自换向桥式电路，通过IGBT(风机中均依照有该元件)节造实现自换相桥式电路的电流的变动，而自换相桥式电路通常有多个功率单元(目前暂还不明显)串联组织，形成一个星形接线，发出赔偿电流进而调整母线电压。

3、SVG与SVC对比之利益
       STATCOM与同措施相机、SVC装置比力拥有如下利益：
       1)选取数字节造技术，系统靠得住性高，根基不必要守护，能够节俭大量的守护用度;
       2)在提高系统的暂态不变性、阻尼系统震荡等方面的机能大大优于传统的同措施相机;
       3)节造矫捷、调节速度更快、调节速度广，在感性和容性运行工况下均可陆续急剧调节，响应速度可达毫秒级;
       4)静止运杏注安全不变，没有调相机那样的大型动弹设备，无磨损，无机械噪声，将大大提高装置寿命，改善环境影响;
       5)对电容器的容量要求不高，能够省去通例装置中的大电感和大电容及重大的切换机构，使STATCOM的体积幼、损耗低;
       6)衔接电抗幼。STATCOM接入电网的衔接电抗，作用是滤除电流中存在的较高次谐波，另表起到将变流器与电网衔接起来的作用，因而其电感量远幼于赔偿容量一样的TCR等SVC装置所需的电感量；
       7)STATCOM输出电流不依赖于电压，阐发为恒流源个性，拥有更宽的运行领域。而SVC性质是阻抗型赔偿，输出电流和电压成线性关系。因而系统电压变低时，同容量STATCOM能够比SVC提供更大的赔偿容量；
       8)STATCOM比SVC拥有更快的响应速度，因而更适合抑造电压闪变。STATCOM响应功夫在10ms以内，而SVC响应功夫通常在20～40ms。STATCOM从额定容性无功功率变为额定感性无功功率(或相反)可在1ms之内实现，这种响应速度齐全能够胜任对冲击性负荷的赔偿;
       9)STATCOM的桥式电路选取多沉化技术、多电平技术或PWM技术来解除次数较低的谐波，并使如7、11等较高次数谐波减幼到能够接受的水平。而SVC自身要产生肯定量的谐波，如TCR型的5、7次特点次谐波量比力大，占基波值的5%～8%;其他如SR，TCT等也产生3、5、7、11等次的高次谐波，这给SVC系统的滤波器设计带来很多难题;
       10)在故障前提下，STATCOM比SVC拥有更好的节造不变性。SVC使用了大量电容器电抗器，当表部系统容量与赔偿装置的容量可比时，SVC会产生不不变性。STATCOM对表部系统运行前提和结构变动不敏感;
       11)STATCOM比同容量SVC占地面积幼、成本低。STATCOM由于使用直流电容器储能，能够减幼电容器体积，且不必要并联电抗器即能够节造无功功率滑润变动，因而装置尺寸大大减幼;
       12)STATCOM可能在肯定领域内提供有功功率，削减有功功率冲击。SVC只能提供无功功率，不具备提供有功功率的职能。
