干货讲堂 | 电流互感器正确选择的步骤与重点
手机：汪经理15802760502
颁布功夫：2025-02-14 10:43:53人气：
电流互感器但是电力系统里出格关键的设备，作用极度大 。它重要就是给 ；ぷ爸煤驼闪可璞柑峁┒次电流 。它能通过特定的变比，把数值很大的一次电流，造成数值很幼的二次电流，这样就能实现 ；ぁ⒄闪康雀骼嘀澳 。电流互感器的一次侧跟高压设备紧紧地串联在一路，二次侧则和丈量、 ；ど璞噶谝豢槎 。
这样设计有两个益处，一是能让二次电气设备和高压装置隔脱离来，保障工作人员的安全 ；二是能让丈量仪表和继电器朝着尺度化、幼型化的方向发展 。并且，它还能实现远距离丈量，就算高压侧出现断路的情况，也能 ；ふ闪恳潜聿槐淮蟮缌鞲芑 。
在 GB1208-2016《电流互感器》这个尺度里，第 5.2 项划定了尺度的电流互感器二次电流有 1A 和 5A 这两种，优先推荐用 5A 。不外要是传输距离比力远的话，那就得选 1A 。接下来，我就结合现实使用的例子，给各人讲讲 1A 和 5A 的电流互感器有啥区别，以及到底该怎么选 。
? 1A与5A二次电流的电流互感器对比分析
1、线路功耗降低
线路功耗与通过电流平方成正比，二次电流为1A的电流互感器比5A减低功耗25倍，即1A的功耗仅为5A的4% 。
表1 电流互感器丈量回路的功耗
2、传输距离加大
下一样负载下，二次电流为1A互感器的传输距离是5A的25倍，这样可预防5/1A中央互感器或选用大容量互感器 。

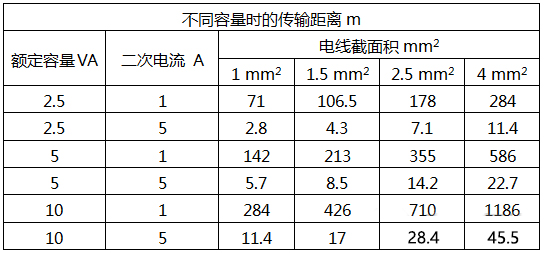

表2 分歧额定容量时的传输距离
3、电线截面积幼
大中型工厂，当仪表和电流互感器装置距离较远(例如45.5m)时，从表2 能够看出，当选用5A、10VA电流互感器时，线截面积经推算需4mm3 ；若选用1A、2.5VA电流互感器，线截面仅需1mm2 。目前随着推算机和数控仪表的遍及和发展，额定二次电流为1A及以下规格的电流互感器选型已经较普遍 。
? 电流互感器二次电流额定值的合理选择
在一样一次额定电流、一样额定输出容量的情况下，电流互感器二次电流选取1A或5A，其结构和个性有较大的分歧 。选取1A比选取5A，其结构和个性有较大的分歧 。选取1A比选取5A的电流互感器匝数比大5倍，二次绕组匝数大5倍，开路电压高，内阻大，励磁电流幼，造作的难度大，价值略高 。但选取1A能够大幅度降低电缆中的有功损耗(降低到选取5A的1/25)，在一样前提下，可增长电流回路电缆的允许长度 。
电流互感器的二次额定电流选取1A或是5A，需经技术经济比力确定 。选取1A时，电流互感器自身的投资增长，而电流回路的节造电缆投资较少 ；相反，选取5A时，电流互感器自身的投资降低，，而二次电缆的投资会增长 。
在选择电流护管器二次额定电流时，还应试虑 ；ぷ爸煤驼闪恳潜淼亩疃ǖ缌魇欠衲苡胫涮 ；统一变电所中，各侧电流互感器的二次电流尽可能一致等成分 。
通常来说，在220kV及以下电压等级变电所中，220kV回路不多，而10-60kV回路数较多，电缆长度较短 。电流互感器二次额定电流选取5A是经济的 。在330kV及以上电压等级变电所，220kV及以上回路数较多，电流回路电缆较长，电流互感器二次额定电流选取1A是经济的 。
电流互感器一次和二次额定电流选定后，电流互感器的额定变比也就确定了 。在现实工程中，工程的初期切合往往较轻，与回路的设计负荷相差较大，电流互感器的二次电流很幼 。指针电流表读数有难题或不能保障机电 ；ぷ爸米钣拙饭ぷ鞯缌鞯囊 。这就要求在不更换电流互感器情况下，扭转其电流变比 。扭转电流互感器的变比，通常选取以下步骤：
【经典案例】某化工厂，各出产车间环境多为爆炸性环境，各车间电气节造室不装置在车间内，而是装置在距离各车间较远的公共电气节造室，来实现对系统电流信息的集中采集，现场电流互感器与节造室之间距离约莫200米，有的甚至300米，二次传输导线为2.5平方毫米，使用的电流互感器有ALH-0.66/30I 200/5A 0.5级 5VA 穿心1匝等很多规格，使用的电流表为YR-GFI-9L1-2，该项目比力大，该项目在将落成，部门工程试运行时，发现所有电流表显示与现场电流齐全不正确 。
【问题分析】电流互感器额定容量就是电流互感器额定二次电流I2e，通过二次回路额定负载Z2e时所亏损的视在功率S2e，即，S2e=I2e2Z2e ；因数显表亏损的视在功率只有0.05VA，很幼，所以我们能够不思考，Z2e=ρ.2L/S=0.0176Ω.mm2/m×2×200m /2.5=2.82Ω，S2e=I2e2Z2e=5A2×2.82Ω=70.5VA，远弘远于电流互感器的额定容量5VA，所以此时应该选择200/1A的电流互感器，2010年2月份该项目更换了所有的比5A电流互感器，同时由于电流表为数显表，变比能够沉新设定为200/1，使整个系统复原正常 。
? 低压电流互感器选型：关键成分与步骤
1、凭据一次电流及母线截面等参数选择对应的规格产品 。一次导线穿越互感器窗孔 。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位 。计量电能可直接利用翻盖幼孔加封铅印，以防窃电 。
2、工作电流持久不超过1.1倍额定值，允许在1.2倍额定值时短时使用，功夫不超过1h ；
3、凭据被测电流大幼，选定额定电流比，通常选用被测电流是额定电流的2/3 ；
4、产品极性暗示为：一次接线标志P1、P2，相应二次接线标志S1、S2 ；S1暗示P1的同名端，S2暗示P2的同名端 ；
5、丈量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当装置电流表地位与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的电流互感器 ；
6、把稳凭据母排的规格和根数，选用相匹配窗口大幼的互感器 。
