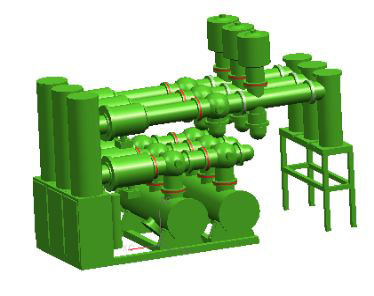

图 1 GIS设备的典型结构组成

2、GIS设备的特点

       由于SF6气体拥有优异的绝缘机能、灭弧机能和不变机能， GIS设备拥有占地面积少、灭弧能力强、靠得住性高蹬着点，但是SF6气体绝缘能力受电场均匀水平的影响较大，当GIS内部存在尖端或异物时易产生绝缘异常。

       GIS设备选取全封关结构，在带来内部元器件不受环境滋扰、检建周期长、守护工作量少、电磁滋扰低蹬着点的同时，也存在单次检建工作复杂、检测伎俩相对贫乏等问题，而当封关结构被表界环境所侵蚀粉碎，还会进一步带来进水、漏气等一系列问题。

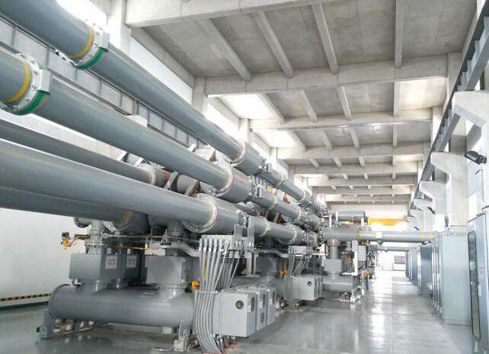

图 2 GIS设备选取全封关结构

3、GIS设备的内部结构

       GIS导电回路是由若干元件组成。按工作方式，通常可分为：固定接触（用紧固件如螺钉紧固的电接触称为固定接触，固定接触在工作过程中没有相对活动。如触头与盆子的衔接等）、触头接触（在工作过程中能够分离的电接触又称为可分接触）、滑动及滚动接触（在工作过程中，触头间能够相互滑动或滚动，但不能分离的电接触称为滑动及滚动接触？氐缙鞯闹醒氪ネ肪褪茄∪≌庵值缃哟ィ。

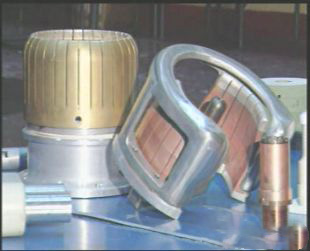

图 3 GIS设备的触头

GIS变电站

No.1  GIS概想

       六氟化硫封关式组合电器，国际上称为“气体绝缘开关设备”（Gas lnsulated Switchgear)简称GIS，它将一座变电站中除变压器以表的一次设备，蕴含断路器、隔脱离关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等，经优化设计有机地组合成一个整体。

       除了GIS，还有一种HGIS，设计用于较恶劣的环境，由于相对GIS少了母线，母线压变，避雷器等设备，尤其是母线，使用也起来较为矫捷。

No.2  GIS特点


(1)幼型化：选取绝缘机能卓越的SF6气体做绝缘和灭弧介质，大幅度缩幼变电站体积。

(2)靠得住性高：带电部门全数密封于惰性SF6气体中，提高了变电站靠得住性。

(3)安全性好：带电部门密封于接地的金属壳体内，因而没有触电危险。SF6气体为不点火气体，所以无火警危险。

(4)杜绝对表部的不利影响：带电部门以金属壳体封关，对电磁和静电实显炝蔽，噪音幼，抗无线电滋扰能力强。

(5)装置周期短：幼型化的实现使得在工厂内进行整机装配和试验合格后，能够以单元或距离的大局运达现场，因而可缩短现场装置工期，又能提高靠得住性。

(6)守护方便，检建功夫短：因其结构布局合理，灭弧系统先进，大大提高了产品的使用寿命，因而检建周期长，维建工作量幼，并且由于幼型化，离地面低，因而日常守护方便。

No.3  GIS分类

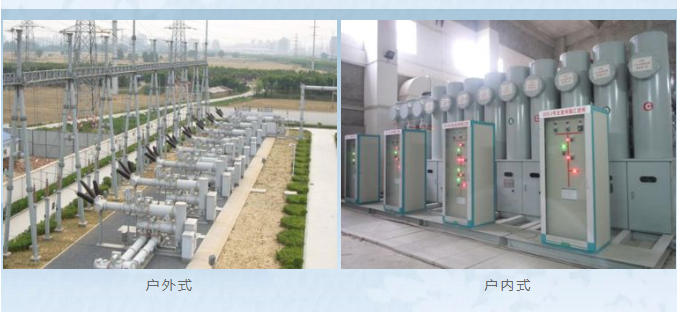

       GIS凭据装置地址可分为户表式和户内式两种。

       GIS通常可分为单相单筒式和三相共筒式两种大局。110kV电压等级及母线能够做成三相共筒式，220kV及以上选取单相单筒式。

No.4  操作根基准则


(1)GIS设备断路器、隔脱离关正常情况下以远处操作为主，断路器、隔脱离关“远处/现地”开关切“远处”地位。

(2)GIS设备接地刀闸只能在现地操作，操作时将隔刀/地刀“远处/现地”开关切“现地”。

(3)任何情况下，只能进行法式操作，汇控柜上“联锁解除开关”必须处于“联锁”地位，其解锁钥匙与微机防误会锁钥匙一起封存，按一样划定使用。

No.5  运行根基要求


(1)运行人员时时进入的户内SF6设备室：每班至少透风一次，换气15分钟，换气量应大于3-5倍的空气体积，抽风口应装置在室内下部
；运行人员不断时出入的设备场所：进入前应先透风15分钟。

(2)运行中GIS对于运杏注维建人员易触及的部位，在正常情况下，其表壳及构架上的感应电压不应超过36V。

温升：在运行人员易触及的部门不应超过30K
；运行人员易触及但操作时不触及的部门不应超过40K
；运行人员不易触及的个别部位不应超过65K。

(3)SF6开关设备巡视查抄，每天至少一次，无人值班变电所按划定巡视。巡视时，重要进行表观查抄，设备有无异常，并作好纪录。
