省级计量院/市级计量院/电力安全检测尝试室220kV安全工用具成套测试设备
手机：汪经理15802760502
颁布功夫：2023-06-30 15:58:31人气：
安全工用具尝试室系统配置及测试项目
安全工用具测试重要有电气试验系统和力学试验系统参数丈量系统及试品测试治理系统组成。
1、电气试验系统重要用于10kV-220kV及以下工具电气试验，蕴含工频耐压试验装置，丈量节造系统，试验平台，直流试验装置及其配套附件，具备自动节造职能。电气试验系统蕴含两部门：
1）HZYG-450kV整段绝缘杆圆形耐压测试平台
本高压试验平台能够进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验，同时能够丈量每个试品泄漏电流。

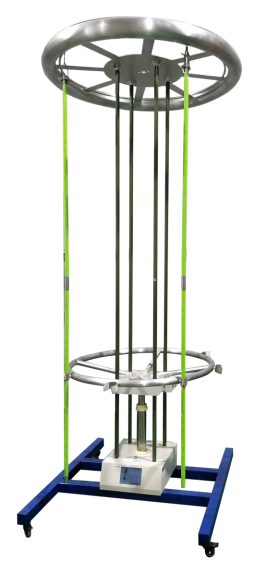

一、HZYG-450kV绝缘杆圆形耐压测试平台
本圆形高压试验平台重要用于110kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放式试验变压器，分压器，金属；さ缱璧壬股璞，和圆形起落高压试验平台组成。
绝缘杆耐压支架选取圆形结构，节俭空间，一次能够进行8~16只绝缘杆的测试。上部均压环能够高低电动移动调节试验长度。
型号：YDTW-100/500
相数：单相
频率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
部门放电量：100%额定电压下＜5PC，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续功夫3min工况情况下，过电流对试验变压器绕组均不造成热败坏和绕组变形。
过压能力：在110％UH功夫5min下过电压，不造成试验变压器任何绝缘败坏，此时波形畸变率≤5%.
三、TYDZ-100/0～420单相柱式调压器
型号：TYDZ-100/0～420
相数：单相
频率：50Hz
额定容量：100KVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行功夫：运行功夫：100%UH，100%IH陆续运行

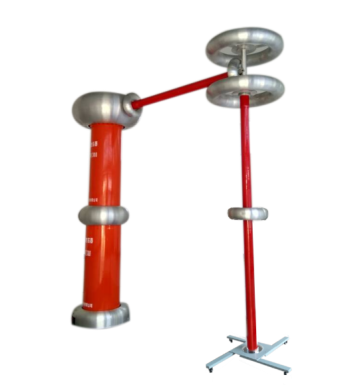

四、工频电容分压器
型号：GWC-200/500
额定频率：50Hz
标称电容量：200PF10％
额定电压：500KV
标称分压比：5000:1
介质损耗:＜0.5%
丈量精度:1.5％
允许运行功夫：同变压器
五、GR-50/500工频；さ缱
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行功夫：在100%额定电流下陆续运行
六、节造柜
高压试验系统配置节造柜一台，对换压器试验变等设备进行节造。

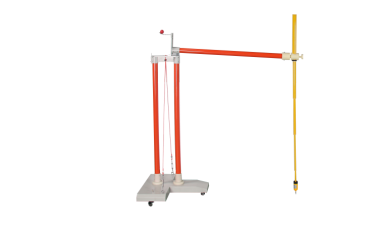

七、HZYD-B？氐缍榈缙鞑馐灾Ъ
为了正确丈量验电器的启动电压，必须成立一个均匀电场。凭据电力行业尺度DL740《电容型验电器》设计开发了？氐缍榈缙鞑馐灾Ъ。
1、高压电极为球形，接地电极为环形结构。
2、接地电极固定、高压电极能够电动驱动向左右移动。
3、电动机构选取按键和无线？亓街址绞浇谠，同时还有微调节造，便于精确调整距离。
4、测试支架拥有标尺刻度，调节距离直观正确。
5、验电器高压电极设计了验电器自动对准装置，便于自动对准并接触电极中心。
6、63-500验电器测试支架电极高度2.5米，不便于更换试品，验电器支架设计了旋转折构能够旋转90度，便于拆装试品。
重要技术参数
额定电压：250kV适合于66~220kV验电器试验
1．试验根数：1根
2．工作电压：AC 220V
3．移动速度：急剧5mm/S
慢速2mm/S
安全工用具测试重要有电气试验系统和力学试验系统参数丈量系统及试品测试治理系统组成。
1、电气试验系统重要用于10kV-220kV及以下工具电气试验，蕴含工频耐压试验装置，丈量节造系统，试验平台，直流试验装置及其配套附件，具备自动节造职能。电气试验系统蕴含两部门：
1）HZYG-450kV整段绝缘杆圆形耐压测试平台
本高压试验平台能够进行220kV及以下绝缘杆等绝缘工具进行整段工频耐压试验，同时能够丈量每个试品泄漏电流。
| 序号 | 名称 | 规格 | 测试项目 | 备注 |
| 1 | 绝缘杆 | 110kV ~ 220kV | 工频耐压试验 | |
| 2 | 接地线绝缘杆 | 110kV ~ 220kV | 工频耐压试验 | |
| 3 | 电容型验电器 | 110kV ~ 220kV | 工频耐压试验 | |
| 4 | 绳梯 | 110kV ~ 220kV | 工频耐压试验 | |
| 5 | 丈量杆 | 110kV~ 220kV | 工频耐压试验、泄漏电流 | |
| 6 | 排除刷 | 110kV~ 220kV | 工频耐压试验、泄漏电流 |
一、HZYG-450kV绝缘杆圆形耐压测试平台
本圆形高压试验平台重要用于110kV~220kV绝缘杆等绝缘工具进行整体工频耐压试验，测试系统由主控试验台，无局放式试验变压器，分压器，金属；さ缱璧壬股璞，和圆形起落高压试验平台组成。
绝缘杆耐压支架选取圆形结构，节俭空间，一次能够进行8~16只绝缘杆的测试。上部均压环能够高低电动移动调节试验长度。
1、职能特点
。1)试验支架总高度3.4米，耐压长度1.3~2.1米，能够进行整段110kV~220kV绝缘杆测试。
。2)顶部拥有一个直径2米的固定均压环与底座选取优质环氧玻璃引拔棒衔接形成固定框架。
。3)均压环上拥有8~16个工位，带电作业绝缘杆间距不幼于0.5米一次能够悬挂8只绝缘杆。
。4)绝缘杆下部拥有接地电极环，宽度50mm，方便试品接地。接地环由电机拖动通过中央的丝杠在框架上能够高低移动，调节试验长度。
。5)试验长度通过按钮或？仄鹘谠，拥有急剧和慢速两档速度，便于正确调节耐压长度。
。6)拥有耐压长度刻度显示。
2、技术参数
。1)额定电压：450kV
(2)工位数：8~16
(3)总高度：3.4米
(4)耐压长度：1.3~2.1米
3、设备配置
(1)节造试验台
⑨试验台选取手自一体化设计，能够手动节造试验过程，也能够由推算机自动实现所有节造职能。
⑩试验步骤切合DL/T1476-2015《电力安全工用具预防性试验规程》的要求。
?试验过程全自动进行，依照75%试验电压以下1kV/S,75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并纪录泄漏电流，回零后自动断电，并给出提醒，试验实现。
?设备拥有过流、过压、击穿；。
?试验设备拥有高压危险警示灯显示。
?选取大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
?试验台与高压试验平台通讯，能够采集8绝缘杆泄漏电流。
?高压试验平台与试验台选取红表通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
二、YDTW-100/500无局放工频试验变压器
。1)试验支架总高度3.4米，耐压长度1.3~2.1米，能够进行整段110kV~220kV绝缘杆测试。
。2)顶部拥有一个直径2米的固定均压环与底座选取优质环氧玻璃引拔棒衔接形成固定框架。
。3)均压环上拥有8~16个工位，带电作业绝缘杆间距不幼于0.5米一次能够悬挂8只绝缘杆。
。4)绝缘杆下部拥有接地电极环，宽度50mm，方便试品接地。接地环由电机拖动通过中央的丝杠在框架上能够高低移动，调节试验长度。
。5)试验长度通过按钮或？仄鹘谠，拥有急剧和慢速两档速度，便于正确调节耐压长度。
。6)拥有耐压长度刻度显示。
2、技术参数
。1)额定电压：450kV
(2)工位数：8~16
(3)总高度：3.4米
(4)耐压长度：1.3~2.1米
3、设备配置
(1)节造试验台
⑨试验台选取手自一体化设计，能够手动节造试验过程，也能够由推算机自动实现所有节造职能。
⑩试验步骤切合DL/T1476-2015《电力安全工用具预防性试验规程》的要求。
?试验过程全自动进行，依照75%试验电压以下1kV/S,75%试验电压以上0.1kV/S的速度试验，维持试验电压，计时到自动降压并纪录泄漏电流，回零后自动断电，并给出提醒，试验实现。
?设备拥有过流、过压、击穿；。
?试验设备拥有高压危险警示灯显示。
?选取大屏幕液晶汉字显示，一屏显示输出电压、输入电流、高压泄流电流、计不断间等参数以及汉字提醒内容。
?试验台与高压试验平台通讯，能够采集8绝缘杆泄漏电流。
?高压试验平台与试验台选取红表通讯专利技术，使操作台与高压系统彻底隔离，确保试验人员安全。
相数：单相
频率：50Hz
额定容量：100KVA
额定输入电压：400V
额定输出电压：500KV
额定输出电流：0.2A
阻抗电压：4-12%
空载电流：4-7%
波形畸变率：≤5%
部门放电量：100%额定电压下＜5PC，80%电压下＜3Pc
绝缘水平：高压绕组：110%额定自感应耐压5分钟
低压绕组：3Kv 1分钟
过流能力：在120％In额定电流持续功夫3min工况情况下，过电流对试验变压器绕组均不造成热败坏和绕组变形。
过压能力：在110％UH功夫5min下过电压，不造成试验变压器任何绝缘败坏，此时波形畸变率≤5%.
三、TYDZ-100/0～420单相柱式调压器
型号：TYDZ-100/0～420
相数：单相
频率：50Hz
额定容量：100KVA
额定输入电压：380V
额定输出电压：0－420V
波形畸变率：≤3%
允许运行功夫：运行功夫：100%UH，100%IH陆续运行
四、工频电容分压器
型号：GWC-200/500
额定频率：50Hz
标称电容量：200PF10％
额定电压：500KV
标称分压比：5000:1
介质损耗:＜0.5%
丈量精度:1.5％
允许运行功夫：同变压器
五、GR-50/500工频；さ缱
额定频率：50Hz
额定电压：500KV
电阻值：50KΩ
额定电流：0.2A
允许运行功夫：在100%额定电流下陆续运行
六、节造柜
高压试验系统配置节造柜一台，对换压器试验变等设备进行节造。
七、HZYD-B？氐缍榈缙鞑馐灾Ъ
1、高压电极为球形，接地电极为环形结构。
2、接地电极固定、高压电极能够电动驱动向左右移动。
3、电动机构选取按键和无线？亓街址绞浇谠，同时还有微调节造，便于精确调整距离。
4、测试支架拥有标尺刻度，调节距离直观正确。
5、验电器高压电极设计了验电器自动对准装置，便于自动对准并接触电极中心。
6、63-500验电器测试支架电极高度2.5米，不便于更换试品，验电器支架设计了旋转折构能够旋转90度，便于拆装试品。
重要技术参数
额定电压：250kV适合于66~220kV验电器试验
1．试验根数：1根
2．工作电压：AC 220V
3．移动速度：急剧5mm/S
慢速2mm/S
