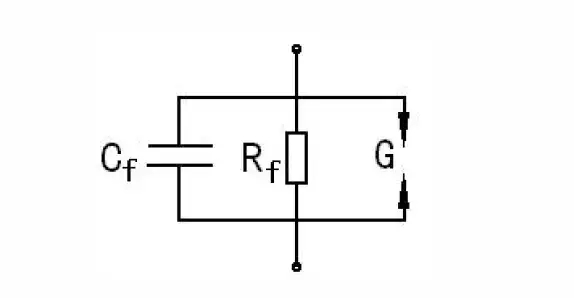

间隙击穿电压Vg的大幼取决于放电通路的距离
，电阻Rf的大幼取决于电缆介质的碳化水平
，而电容Cf的大幼取决于故障点受潮的水平
，数值很幼
，通常能够忽略
。

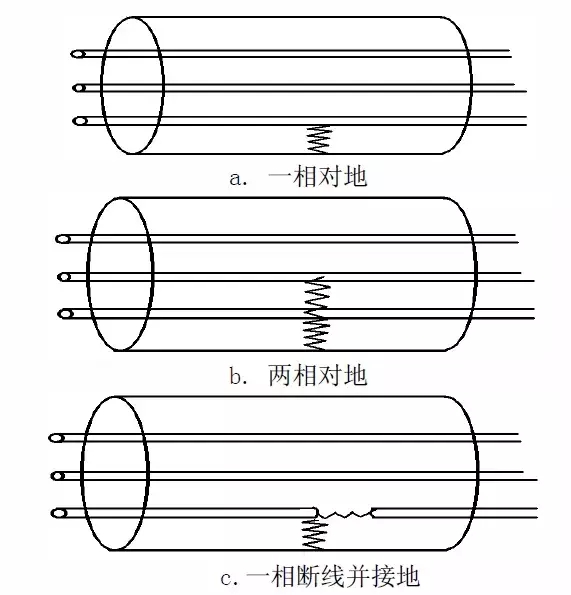

　　凭据故障电阻与击穿间隙情况
，电缆故障可分为开路、低阻、高阻与闪络性故障
，如表1所示
。

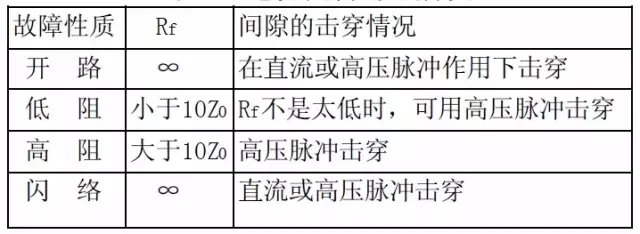

　　表1电缆故障性质的分类

　　注明：表中Z0为电缆的波阻抗值
，电力电缆波阻抗通常在10-40Ω之间
。

　　以上分类的主张也是为了选择测试步骤的方便
，凭据目前盛行的故障测距技术
，开路与低阻故障可用低压脉冲反射法
，高阻故障要用冲击闪络法测试
，而闪络性故障可用直流闪络法测试
。现场人员有把Rf<100KΩ的故障称为低阻故障的习惯
，重要是由于传统的电桥法能够丈量这类故障
。智能型电缆故障闪测仪
，Rf<1KΩ以下的故障
，也就是用万用表可能直接丈量出来绝缘电阻的故障
，能力够称为低阻故障
。高压摇表测试电阻为零
，可能还是高阻故障
。

　　据统计
，高阻及闪络性故障约占整个电缆故障总数的90%以上
。现场是通过试验步骤分辨高阻与闪络性故障的
。

　　图3给出了电缆耐压试验等效电路
，其中Rs为试验设备内阻
，E为设备所能提供的直流电压值
，电阻Rf与临界击穿电压为Vg的间隙并联代表故障点
。

　图3电缆耐压试验等效电路
