变压器绕组变形测试仪使用步骤，当今时面对各类变压器绕组变形测试仪器设备飞速更新换代，我们无法在第一功夫相识变压器绕组变形测试仪器的使用步骤，今天suncitygroup太阳集团幼编带您相识变压器绕组变形测试仪使用步骤：

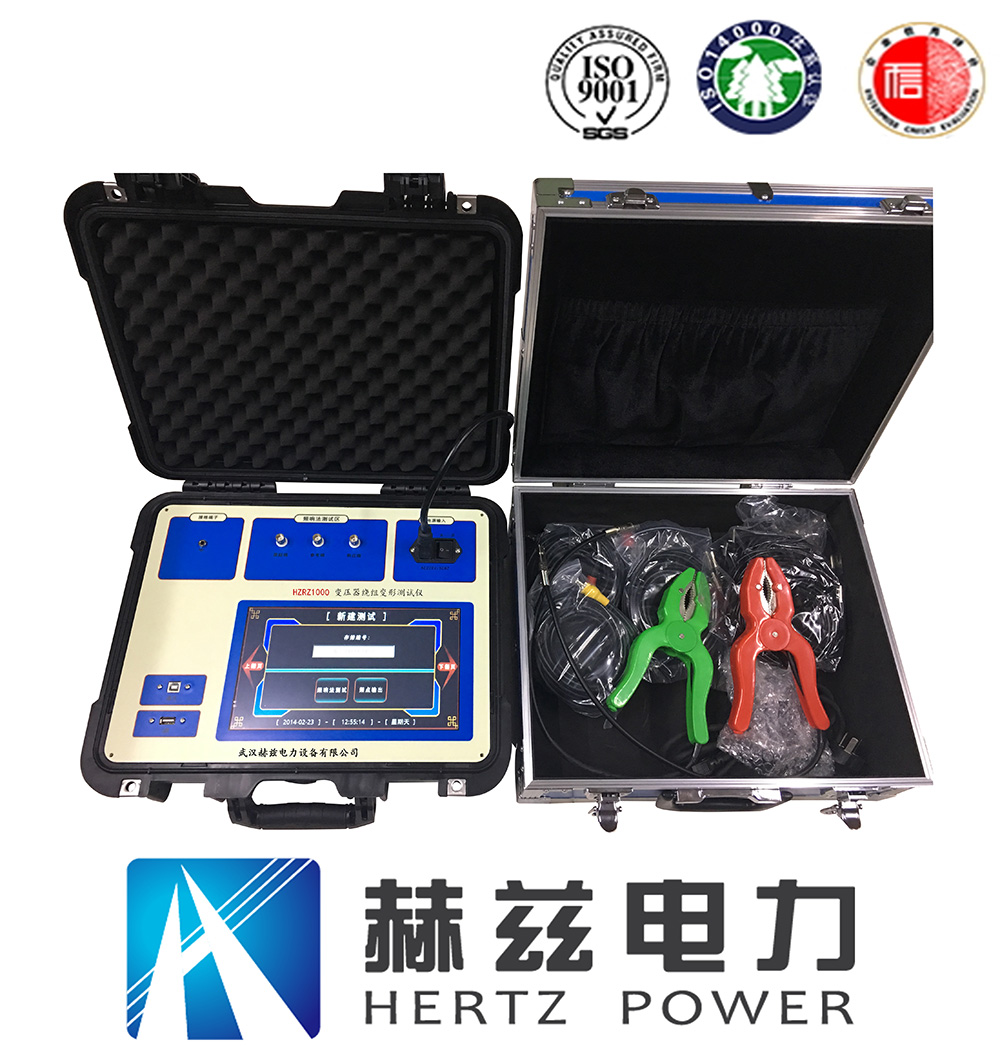

　　变压器绕组变形测试仪

　　首先我们必要知路变压器绕组变形测试仪是电力变压器的内部结构故障检测的必备工具，是高速、高集成化微处置器

　　变压器绕组变形测试仪凭据对变压器内部绕组特点参数的丈量，该变压器绕组变形测试仪选取目前世界蓬勃国度在开发美满的内部故障频率响应分析(FRA)步骤，能对变压器内部故障作出正确判断。

　　变压器设计造作实现后，其线圈和内部结构就确定下来，因而对一台多绕组的变压器线圈而言，若是电压等级一样、绕造步骤一样，则每个线圈对应参数(Ci、Li)就应该是确定的。因而每个线圈的频域特点响应也随之确定，对应的三相线圈之间其频率图谱拥有肯定可比性。

　　变压器在试验过程中产生匝间、相间短路，或在运输过程中产生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的散布参数产生变动。进而影响并扭转变压器原有的频域特点，即频率响应产生幅度变动和谐振频点偏移等。并凭据响应分析步骤研造开发的HZRZ变压器绕组变形测试仪，就是这样一种新鲜的变压器内部故障无损检测设备。它合用于63kV～500kV电力变压器的内部结构故障检测。变压器绕组变形测试仪是将变压器内部绕组参数在分歧频域的响应变动经量化处置后，凭据其变动量值的大幼、频响变动的幅度、区域和频响变动的趋向，来确定变压器内部绕组的变动水平，进而能够凭据丈量了局判断变压器是否已经受到严沉粉碎、是否必要进行大建。对于运行中的变压器而言，无论从前是否保留有频域特点图，通过比力故障变压器线圈间特点图谱的差距，也能够对故障水平进行判断。当然，若是保留有一套变压器原有的绕组特点图，更易对变压器的运行情况、变乱后分析和守护检建提供更为精·确有力的凭据。

　　变压器绕组变形测试仪职能特点：

　　变压器绕组变形测试仪由笔记本电脑及单片机组成高精度丈量系统,结构紧凑，操作单一，拥有较完整的测试分析职能，对照使用说明书或经过短期培训即可自行操作使用。

　　1、变压器绕组变形测试仪采集节造选取高速、高集成化微处置器。

　　2、笔记本电脑与仪器之间通讯USB接口

　　3、笔记本电脑与仪器之间通讯无线蓝牙接口

　　4、硬件机芯选取DDS专用数字高速扫频技术，通过测试能够正确诊断出绕组产生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障

　　5、高分辨dB值丈量，双通路16位A/D(现场试验扭转分接开关，即有显著输出变动)

　　6、信号输出幅度能够软件调节，最·大幅度峰值10V
