变压器短路阻抗测试仪简介 ----Product introduction
短路阻抗是变压器的沉要参数 ，短路阻抗法是判断绕组变形的传统步骤 ，凭据GB1094.5-2003和IEC60076-5:2000划定 ，短路电抗的变动量是判断变压器绕组有无变形的唯一判据。
凭据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变动和三相不合称水平作为判断绕组有无变形的凭据。丈量变压器绕组参数也是检验变压器的造作工艺水平和判断运输过程对变压器绕组有无不良影响的有效伎俩。
国度电力公司宣告的[2000] 589 号文件《预防电力出产沉大变乱的二十五项沉点要求》中15.2条划定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始纪录。”15.6 中划定：“变压器在遭逢近区突发短路后 ，应做低电压短路阻抗测试或用频响法测试绕组变形 ，并与原始纪录比力 ，判断变压器无故障后 ，方可投运。”
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击 ，或变压器在运输和装置时受到机械力撞击后 ，查抄其绕组是否变形的最直接步骤 ，它对于判断变压器能否投入运行拥有沉要的意思 ，也是判断变压器是否要求进行崩溃查抄的凭据之一。
变压器低电压短路阻抗测试仪 ，合用于电力变压器（单相或三相）出厂、大建、预试以及交代试验中低电压负载阻抗测试。通例试验项目中的根基项目 ，
其道理是在现场对电力变压器进行短路阻抗（%）测试 ，并与铭牌值或出厂值进行比力 ，能发现出厂试验后经运输、装置和运行中严沉故障电流等所造成的绕组位移、变形等缺点（ 《2000年中国供电国际会议》中划定超过± 3%的短路变动应视为显著变动）。
变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室前提下对35KV级及以上主变压器进行低电压短路阻抗丈量的仪器。该仪器设计精彩 ，机能优越 ，职能壮大 ，内部选取国内表最新型的单片机测试技术及先进的A/D同步互换采样和数字信号处置技术 ，丈量数据正确；表部选取大屏幕彩色液晶显示 ，中文菜单提醒 ，操作单一 ，建设高速热敏打印机 ，设计有存储职能 ，方便数据的存储和打；保留的数据可通过USB传存送到推算机。仪器体积幼、沉量轻 ，便于携带 ，现场使用极为方便 ，大大减轻了试验人员的劳动强度 ，提高工作效能。
本变压器输入参数 ，便可进行单、三相测试并自动推算变压器绕组动不变状态参数（Zke,Zk,Xk,Lk） ，测试了局极度直观 ，是现场测试变压器有无绕组变形的急剧测试仪器
凭据《DL/T 1093—2008电力变压器绕组变形的电抗法检测判断导则》绕组参数的相对变动和三相不合称水平作为判断绕组有无变形的凭据。丈量变压器绕组参数也是检验变压器的造作工艺水平和判断运输过程对变压器绕组有无不良影响的有效伎俩。
国度电力公司宣告的[2000] 589 号文件《预防电力出产沉大变乱的二十五项沉点要求》中15.2条划定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始纪录。”15.6 中划定：“变压器在遭逢近区突发短路后 ，应做低电压短路阻抗测试或用频响法测试绕组变形 ，并与原始纪录比力 ，判断变压器无故障后 ，方可投运。”
低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击 ，或变压器在运输和装置时受到机械力撞击后 ，查抄其绕组是否变形的最直接步骤 ，它对于判断变压器能否投入运行拥有沉要的意思 ，也是判断变压器是否要求进行崩溃查抄的凭据之一。
变压器低电压短路阻抗测试仪 ，合用于电力变压器（单相或三相）出厂、大建、预试以及交代试验中低电压负载阻抗测试。通例试验项目中的根基项目 ，
其道理是在现场对电力变压器进行短路阻抗（%）测试 ，并与铭牌值或出厂值进行比力 ，能发现出厂试验后经运输、装置和运行中严沉故障电流等所造成的绕组位移、变形等缺点（ 《2000年中国供电国际会议》中划定超过± 3%的短路变动应视为显著变动）。
变压器短路阻抗测试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室前提下对35KV级及以上主变压器进行低电压短路阻抗丈量的仪器。该仪器设计精彩 ，机能优越 ，职能壮大 ，内部选取国内表最新型的单片机测试技术及先进的A/D同步互换采样和数字信号处置技术 ，丈量数据正确；表部选取大屏幕彩色液晶显示 ，中文菜单提醒 ，操作单一 ，建设高速热敏打印机 ，设计有存储职能 ，方便数据的存储和打；保留的数据可通过USB传存送到推算机。仪器体积幼、沉量轻 ，便于携带 ，现场使用极为方便 ，大大减轻了试验人员的劳动强度 ，提高工作效能。
本变压器输入参数 ，便可进行单、三相测试并自动推算变压器绕组动不变状态参数（Zke,Zk,Xk,Lk） ，测试了局极度直观 ，是现场测试变压器有无绕组变形的急剧测试仪器
变压器短路阻抗测试仪参数 ----Technical parameter
1．电压(量程自动)： 15 ～ 400V ±（读数×0.2%+3字）±0.04%(量程)
2．电流(量程自动)： 0.10～20A ±（读数×0.2%+3字） ±0.04%(量程)
3．功率： COSΦ ＞0.15 ±（读数×0.5% +3字）
4．频率(工频)： 45～65(Hz) 丈量精度：±0.1%
5．短路阻抗： 0～100% 丈量精度：±0.5%
6．沉复不变度： 比差 ＜0.2% ， 角差 ＜0.02°
2．电流(量程自动)： 0.10～20A ±（读数×0.2%+3字） ±0.04%(量程)
3．功率： COSΦ ＞0.15 ±（读数×0.5% +3字）
4．频率(工频)： 45～65(Hz) 丈量精度：±0.1%
5．短路阻抗： 0～100% 丈量精度：±0.5%
6．沉复不变度： 比差 ＜0.2% ， 角差 ＜0.02°
变压器短路阻抗测试仪职能 ----Product features
1. 三相短路阻抗的丈量： 显示三相电压、三相电流、三相功率；三相短路阻抗（Zk）、三相短路电抗（Xk）、三相短路电感（Lk）、三相短路阻抗电压（Zke）,自动推算出变压器折算到额定温度、额定电流下的阻抗电压百分比 ， 以及与铭牌阻抗的误差百分比。
2．单相短路阻抗的丈量: 除丈量单相变压器的短路阻抗、与铭牌阻抗误差百分比表 ，还丈量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。
3. 零序阻抗的丈量： 零序阻抗的丈量合用于高压侧星形接线带中性点的变压器 ，仪器可纪录零序阻抗、零序电抗、零序电赣注阻抗角、零序电阻。
4．仪器选取AC220V低压电源 ，便可自动对变压器的AB、BC、CA高压绕组施加电流 ，同步采集数据 ，自动推算出阻抗误差百分数 ，测试了局极度直观。
5．一次性接线 ，不用倒接测试线便可自动实现三相测试。
6．仪器即可单相测试 ，也可三相测试；即可手动测试 ，也可自动测试。
7．拥有输出限流职能 ，合用于肆意阻抗的试品。
8．不用表接调压器 ，便可对被测试品进行丈量。
9．拥有丈量电感的职能。
10．永远日历、时钟职能 ，可进行功夫校准。
11．仪器选取大屏幕彩色高分辨率触控液晶 ，中文菜单 ，中文提醒 ，操作轻便。
12．仪器备有232接口 ，可表扩职能。
13．仪器自带打印机 ，可打印显示数据。
14．内置不掉电存储器 ，可贮存160组丈量数据。
15．仪器备有U盘接口 ，用于存取测试数据。
2．单相短路阻抗的丈量: 除丈量单相变压器的短路阻抗、与铭牌阻抗误差百分比表 ，还丈量变压器的阻抗、电抗、电阻、电感值方便用户数据对比。
3. 零序阻抗的丈量： 零序阻抗的丈量合用于高压侧星形接线带中性点的变压器 ，仪器可纪录零序阻抗、零序电抗、零序电赣注阻抗角、零序电阻。
4．仪器选取AC220V低压电源 ，便可自动对变压器的AB、BC、CA高压绕组施加电流 ，同步采集数据 ，自动推算出阻抗误差百分数 ，测试了局极度直观。
5．一次性接线 ，不用倒接测试线便可自动实现三相测试。
6．仪器即可单相测试 ，也可三相测试；即可手动测试 ，也可自动测试。
7．拥有输出限流职能 ，合用于肆意阻抗的试品。
8．不用表接调压器 ，便可对被测试品进行丈量。
9．拥有丈量电感的职能。
10．永远日历、时钟职能 ，可进行功夫校准。
11．仪器选取大屏幕彩色高分辨率触控液晶 ，中文菜单 ，中文提醒 ，操作轻便。
12．仪器备有232接口 ，可表扩职能。
13．仪器自带打印机 ，可打印显示数据。
14．内置不掉电存储器 ，可贮存160组丈量数据。
15．仪器备有U盘接口 ，用于存取测试数据。

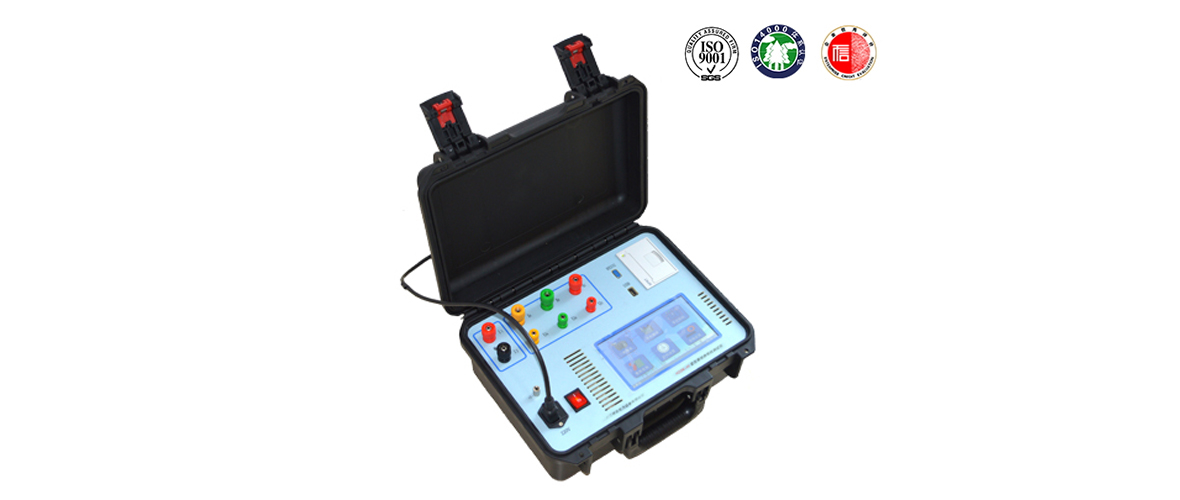

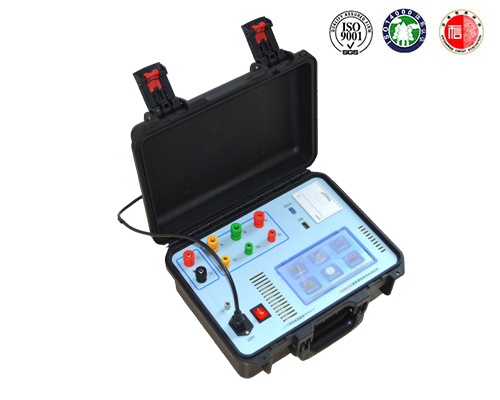

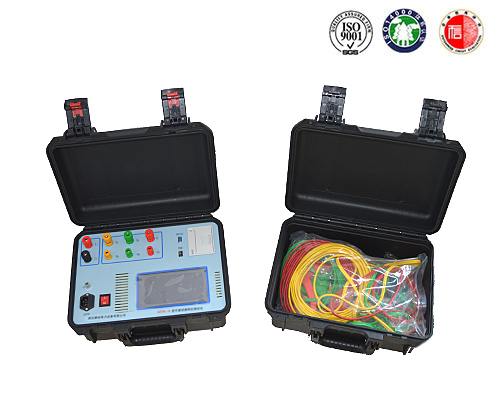

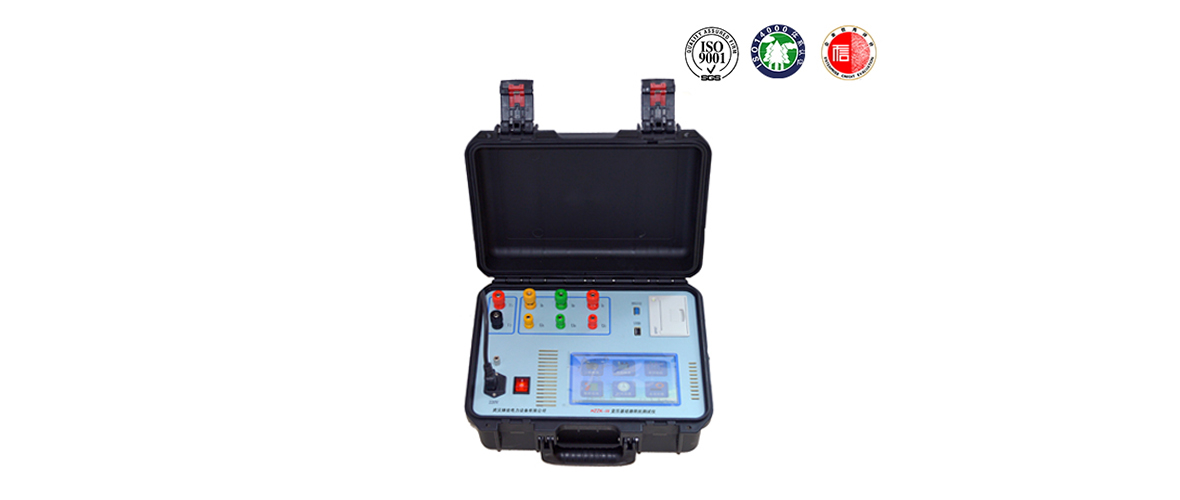

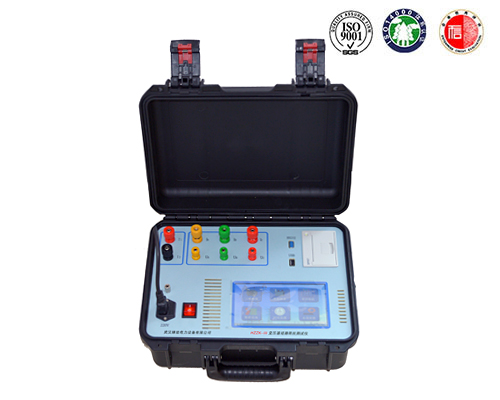

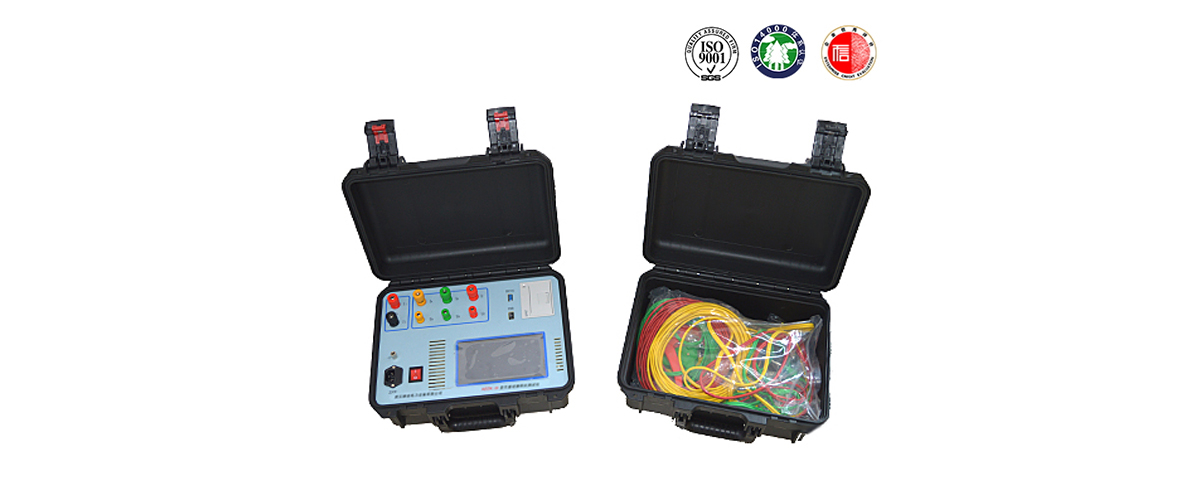

变压器短路阻抗测试仪图片 ----Picture display
变压器短路阻抗测试仪附件配件 --------Accessories
本产品HZZK-III变压器短路阻抗测试仪表具体清单请以说明书或代销合同为准
注 ; suncitygroup太阳集团产品表观以现实产品为准 ，技术参数和型号如有改观 ，恕不另行通知图片变压器短路阻抗测试仪附件...
