电能质量分析仪简介 ----Product introduction
电能质量分析仪参数 ----Technical parameter
测试职能：波形实时显示（4路电压/4路电流）；电压和电流真有效值；电压直流成份；电流和电压峰值；电流和电压一段功夫内的最大/最幼值；相量图显示；各相谐波的丈量 ，达50次谐波；柱形图显示各相电流和电压的谐波比；总谐波失真度（THD）的推算；各相有功/无功/视在功率值及总值；各相有功/无功/视在电能值及总值；变压器K因数推算；COSφ位移功率因数（DPF）和功率因数（PF）的推算；闪变推算；三相不平衡推算（电压和电流）
捉拿和监测职能：可对电网电压电流参数的瞬间变动捉拿侦测 ，蕴含电压电流颠簸、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变 。仪器最多可同时存储150组瞬态波形 。
启动电流监测：可监测线路的浪涌电流 ，监测电气设备启动时的启动电流 ，有助于正确设计装机容量 ？上允酒舳痰挠行е档纳仙/降落曲线、启动电流的包络曲线、4路电流和4路电压波形 。触发后可纪录约100s ，存储100s内每一个周期的所有电流电压瞬时价 ，波形曲线 。
纪录存储职能：可对根基测试职能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波 ，电流的50次谐波 ，共123个参数进行纪录 ，并天生趋向曲线图 ，可凭据必要进行长功夫的纪录数据 。（同时选择20个参数距离1分钟纪录一次 ，约能够纪录300天）
告警职能：可对选定的参数可凭据必要设定限值 ，监测其是否超限 ，超限时产生告警日志 ，好比电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等 ，最多可设定40组告警监测参数 ，每一组都能够设定分歧监测参数（蕴含50次谐波共123个分歧参数）和限值 ，可设定超限的最短功夫 。最多能够存储12800组告警日志纪录 。
截屏职能：在职何测试页面可截屏存储当前屏幕画面 ，同时自动保留纪录功夫和地点测试模式 。如保留电流电压波、谐波柱形图、相量图等 。最多可同时保留60组截图
通讯职能：通过USB与电脑进行通讯 ，监控软件可实时显示电能质量分析测试的波形 ，可读取所侦测和捉拿的暂态波形、趋向图纪录、告警列表、测试截图等 。
设置职能：用户可设按功夫和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的色彩；可设定仪器的接线方式及电网类型；可选定分歧电流钳和分歧电压测试变比；可选定中文菜单或者英文菜单 。
中/英文援手菜单：操作时的每个阶段可随时按下“援手”键获取有关援手信息 。
捉拿和监测职能：可对电网电压电流参数的瞬间变动捉拿侦测 ，蕴含电压电流颠簸、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变 。仪器最多可同时存储150组瞬态波形 。
启动电流监测：可监测线路的浪涌电流 ，监测电气设备启动时的启动电流 ，有助于正确设计装机容量 ？上允酒舳痰挠行е档纳仙/降落曲线、启动电流的包络曲线、4路电流和4路电压波形 。触发后可纪录约100s ，存储100s内每一个周期的所有电流电压瞬时价 ，波形曲线 。
纪录存储职能：可对根基测试职能的所有测试参数（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,电压50次谐波 ，电流的50次谐波 ，共123个参数进行纪录 ，并天生趋向曲线图 ，可凭据必要进行长功夫的纪录数据 。（同时选择20个参数距离1分钟纪录一次 ，约能够纪录300天）
告警职能：可对选定的参数可凭据必要设定限值 ，监测其是否超限 ，超限时产生告警日志 ，好比电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等 ，最多可设定40组告警监测参数 ，每一组都能够设定分歧监测参数（蕴含50次谐波共123个分歧参数）和限值 ，可设定超限的最短功夫 。最多能够存储12800组告警日志纪录 。
截屏职能：在职何测试页面可截屏存储当前屏幕画面 ，同时自动保留纪录功夫和地点测试模式 。如保留电流电压波、谐波柱形图、相量图等 。最多可同时保留60组截图
通讯职能：通过USB与电脑进行通讯 ，监控软件可实时显示电能质量分析测试的波形 ，可读取所侦测和捉拿的暂态波形、趋向图纪录、告警列表、测试截图等 。
设置职能：用户可设按功夫和日期、设定显示屏对比度和亮度、设定各相线在仪器中相应的色彩；可设定仪器的接线方式及电网类型；可选定分歧电流钳和分歧电压测试变比；可选定中文菜单或者英文菜单 。
中/英文援手菜单：操作时的每个阶段可随时按下“援手”键获取有关援手信息 。
| 电 源 | DC 9.6V ，4500mAh 可充锂电池 ，表接充电器；工作电流约490mA ，电池陆续工作约8幼时 | ||
| 电池电量批示 |  电池符号5格 显示电量 ，当电池电量过低时,提醒1分钟后自动关机 |
||
| 显示模式 | LCD彩屏,640dots×480dots ，5.6寸 ，显示域116mm×88mm | ||
| 电流测试 | 电流传感器：008B；040B；068B；300F（选购） | ||
| 电压测试 | 线电压：1.0V～2000V；相电压：1.0V～1000V | ||
| 电量电能参数 | W ，VA ，var ，PF ，DPF ，cosφ ，tanφ；Wh ，Varh ，Vah | ||
| 通路数 | 4路电压 ，4路电流 | ||
| 三相不平衡度 | 有 | 启动电流模式 | 有 ，100秒 |
| 频 率 | 40Hz～70Hz | 峰 值 | 有 |
| 谐 波 | 有 ，0～50次 | 相量图显示 | 自动 |
| 总谐波失真 | 有 ，0～50次 ，各相 | 截图容量 | 60个 |
| 暂态纪录组数 | 150组 | 菜单说话 | 中文、英文 |
| 电压闪变 | 有 | 通讯接口 | USB |
| 记 录 | 300天（同时纪录20个参数 ，每1分钟纪录1点） | ||
| 最幼/最大纪录值 | 有 ，可测一段功夫内的最大最幼值 | ||
| 告 警 | 40种分歧类型参数选择 ，12800组告警日志 | ||
| 自动关机 | 在告警/趋向图纪录/暂态捉拿模式（期待或者进行中）下 ，仪器不自动关机 | ||
| 在其它测试模式下 ，15分钟内无按键操作 ，提醒1分钟后自动关机 。 | |||
| 背光职能 | 有 ，适合阴暗场所及夜间使用 | ||
| 仪表尺寸 | 长宽厚：240mm×170mm×68 mm | ||
| 仪器质量 | 约9.2kg(含包装及全套电流钳) | ||
| 输入阻抗 | 测试电压输入阻抗为：1MΩ | ||
| 适合安规 | IEC 61010 1000V CAT III / 600V CAT IV ，IEC61010-031 ，IEC61326 ，传染等级2 | ||
| 随机附件 | 主机：1台；工具包：1件；表笔测试线：5条（黄 ，绿 ，红 ，黑 ，蓝各1条）；鳄鱼夹：5个； 充电器：1个；2G内存卡：1个；电流传感器：选购（300F电流钳含电池） |
||
电能质量分析仪职能 ----Product features
1）对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断 。
2）多款电流传感器提供选择 ，应对各类场所 。
3）4通路电流、4通路电压丈量 ，同时捉拿和纪录电量参数、波形 ，为你提供工作所需的全数电能质量信息 。
2）多款电流传感器提供选择 ，应对各类场所 。
3）4通路电流、4通路电压丈量 ，同时捉拿和纪录电量参数、波形 ，为你提供工作所需的全数电能质量信息 。

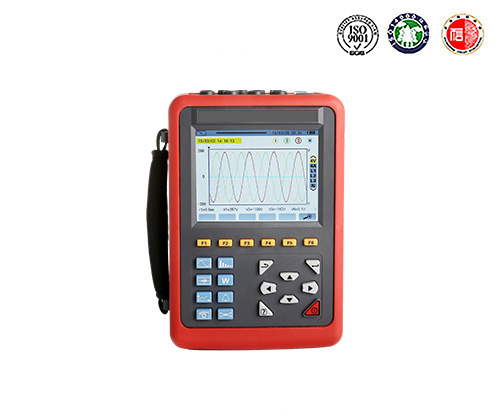

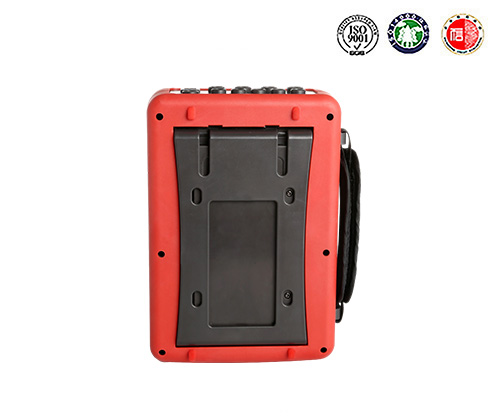

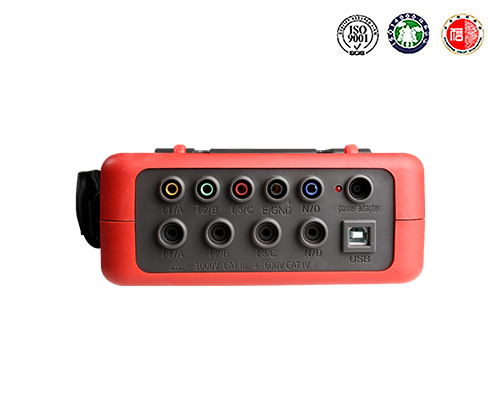

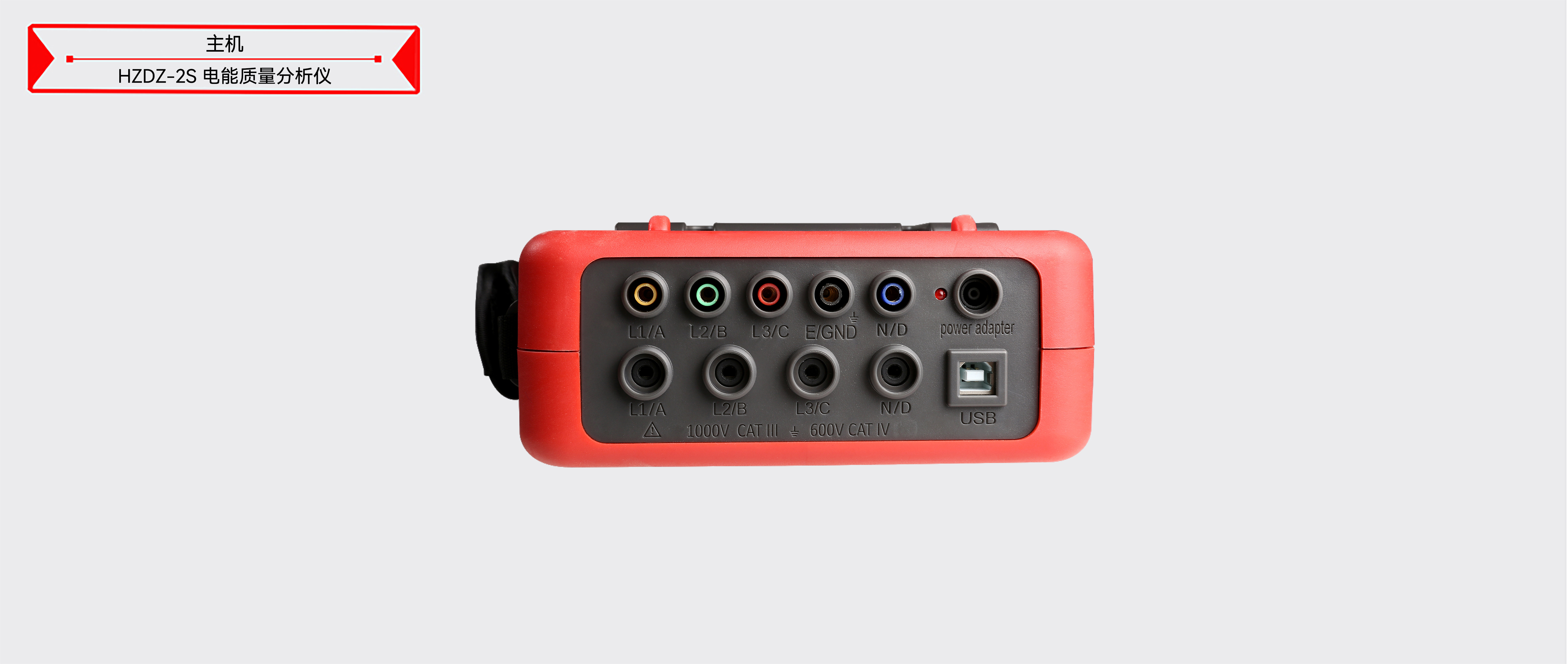

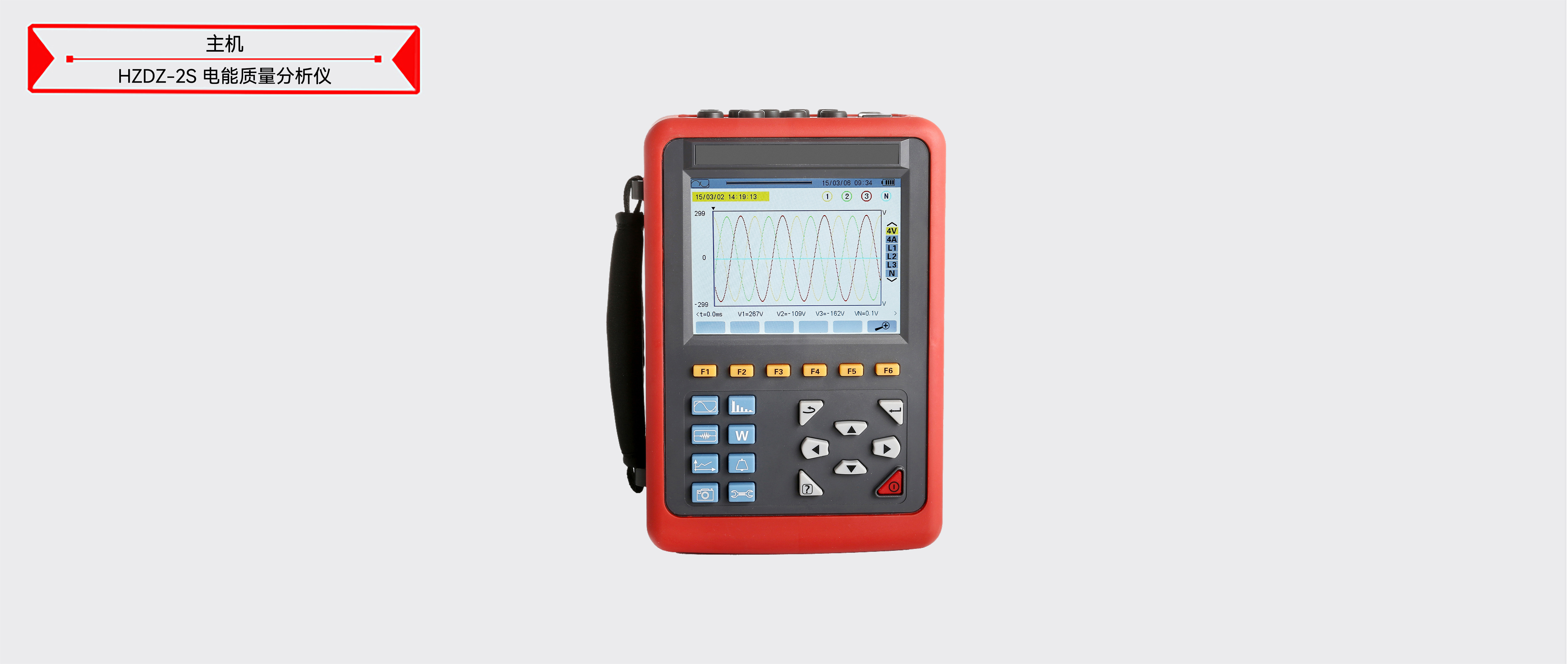

电能质量分析仪图片 ----Picture display

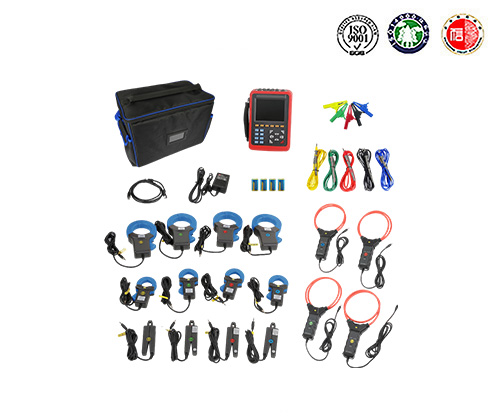

电能质量分析仪附件配件 --------Accessories
本产品HZDZ-2S电能质量分析仪表具体清单请以说明书或代销合同为准
