带电电缆鉴别仪简介 ----Product introduction
HZ-580电缆鉴别仪是一套高机能带电电缆鉴别仪，由信号发射机和接管机组成，用于多条电缆中正确鉴别指标电缆，同时合用于带电和不带电电缆，带电电缆只合用于三芯带铠电缆 。鉴别正确率高，使用方便 。
带电电缆鉴别仪参数 ----Technical parameter
1．基准前提和工作前提
| 影响量 | 基准前提 | 工作前提 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | / |
| 环境湿渡 | 40%～60% | ＜80% | / |
| 被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
| 接管机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
| 发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
| 表电场、磁场 | 应预防 | ||
| 被测电缆地位 | 被测电缆处于柔性电流钳的近似几何中心地位 | ||

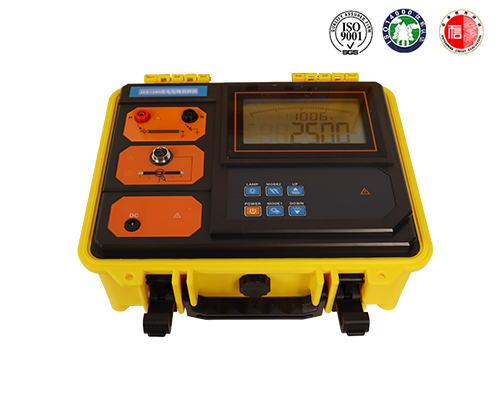

2．发射机规格
| 功 能 | 发射复合脉冲频率电流信号，显示渣滓电池电压，发射状态动态批示 |
| 电 源 | 11.1V大容量可充锂电池，充斥电陆续工作约8幼时 |
| 输出方式 | 带电鉴别时卡钳耦合；停电鉴别时直连输出 |
| 发射频率 | 625Hz、1562Hz、2500Hz、10KHz（带电鉴别时），按高低箭头键调节发射频率 |
| 脉冲电压 | 500V（停电鉴别时） |
| 脉冲电流 | 最大5A（取决于回路电阻的大 。 |
| 脉冲频率 | 1次/秒 |
| 脉冲宽度 | 2ms |
| 发射钳内径 | φ120mm |
| 测试线长 | 3米，带鳄鱼夹，红黑各1条 |
| 发射钳尺寸 | 长宽厚300mm×175mm×50mm |
| 发射钳内径 | φ120mm |
| 发射钳线长 | 2m |
| 接地针尺寸 | 长宽厚225mm×100mm×10mm |
| 发射机尺寸 | 320mm×275mm×145mm |
| 发射钳尺寸 | 长宽厚300mm×175mm×50mm |
| 显示模式 | 超大LCD实时显示渣滓电池电压，拥有背光灯 |
| LCD尺寸 | 长宽128mm×75mm；显示域124mm×67mm |
| 表包装尺寸 | 长宽高400mm×245mm×335mm |
| 工作温度 | -10℃～40℃ |
| 存储前提 | -20℃~50℃，≤95％RH, 无结露 |
| 背光节造 | 有，白色背光灯 |
| 工作温度 | -10℃～40℃ |
| 存储前提 | -20℃~50℃，≤95％RH, 无结露 |
| 仪表质量 | 发射机2.5kg；发射钳1.08kg；总质量4.4kg（含接管机） |
| 电池电量 | 当电池电压低于9.65V时，电池电压低图标显示，提醒给电池充电；低于9.5V时，设备自动关机 |
| 充 电 器 | 12.6V DC充电器 |
| 充电接口 | 圆形充电接口，DC标识 |

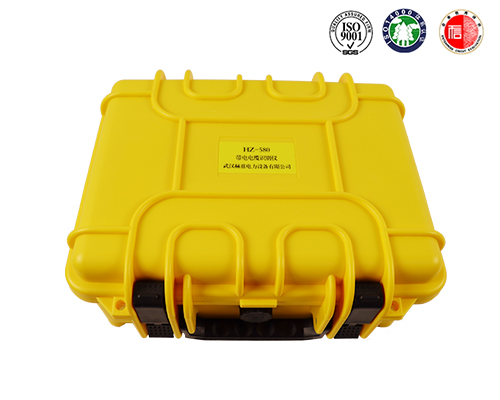

| 抗 压 | 发射机选取一体化专用工具箱式设计，箱体能接受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁个性 | IEC61326(EMC) |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、传染等级2) |

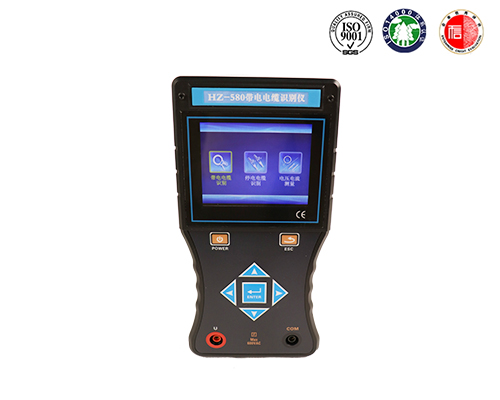

3．接管机规格
| 功 能 | 带电电缆鉴别、停电电缆鉴别；互换电压、电流、频率丈量 |
| 电 源 | 7.4V大容量可充锂电池，USB充电接口，充斥电陆续工作约6幼时 |
| 额定电流 | 约300mA max |
| 显示模式 | 3.5寸真彩液晶屏显示，彩色图标批示 |
| 信号标定 | 有，标定发射信号 。接管信号与发射信号的电流百分比在标定值75%-135%之间为鉴别成功前提之一 |
| 标定好后不能扭转测试频率和放大倍数，不然要沉新标定；测试分歧的电缆都必要沉新标定 | |
| 方向鉴别 | 有，发射钳、接管钳与加载信号必须方向一致，为鉴别成功的前提之一 |
| 电缆鉴别成功 | 绿色打钩图标批示（√） |
| 非指标电缆 | 红橙色打叉图标批示（×） |
| 接管机尺寸 | 长宽厚207mm×101mm×45mm |
| 柔性电流钳 | 长约630mm，线径6 mm或12.5mm |
| 线圈内径 | φ200mm（能够凭据必要定造更大口径） |
| 引线长度 | 柔性电流钳引线长度：2m |
| 电压测试线 | 长1m (红黑各1条) |
| 检测领域 | 停电鉴别：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号；检测回路电阻为10kΩ时，需保障发射机电池电量为11V以上(通常能够达到线缆长度0-10公里，重要由接地电阻与线缆电阻决定) |
| 带电鉴别：线圈可检测回路电阻为0Ω～200Ω的脉冲信号；检测回路电阻为200Ω时，需保障发射机电池电量为11V以上(通常能够达到线缆长度0-5公里，重要由接地电阻与线缆电阻决定) | |
| 量程 | 互换电压： 0.00V～600V(50Hz/60Hz) |
| 互换电流： 0.00A～5000A(50Hz/60Hz) | |
| 电流频率： 45Hz~70Hz | |
| 精度 | 互换电压：±2%±3dgt |
| 互换电流：±2%±3dgt | |
| 电流频率：±2%±3dgt | |
| 鉴别信号 | 彩色信号幅度和数字显示 |
| 检测速度 | 约1次/秒 |
| 增益调节 | 测试界面下，按左右箭头键调节信号放大倍数，信号幅度条处于10~100处最佳 |
| 背光节造 | 开机职能选择界面下，按高低箭头键能够调节LCD背光亮度 |
| 自动关机 | 开机约30分钟后，仪表自动关机，以降低电池亏损 |
带电电缆鉴别仪职能 ----Product features
1、合用于带电和不带电电缆，带电电缆只合用于三芯带铠电缆 。
2、柔性卡钳接管、使用矫捷方便 。
3、50Hz/60Hz电缆负载电流丈量职能 。
4、多种信号输出方式：直连输出、卡钳耦合 。
5、发射机大功率输出，输出多档可调，自动阻抗匹配，全自动； 。
6、唯一性鉴别：明确给出鉴别了局 。
7、内置大容量锂离子电池组，欠压自动关机，长功夫无操作自动关机 。
8、机壳牢固、质轻便携 。
9、全数字化高精度采样及处置，接管通频带极窄，抗滋扰能力强，能充分抑造邻近运行电缆及管路的工频及谐波滋扰 。

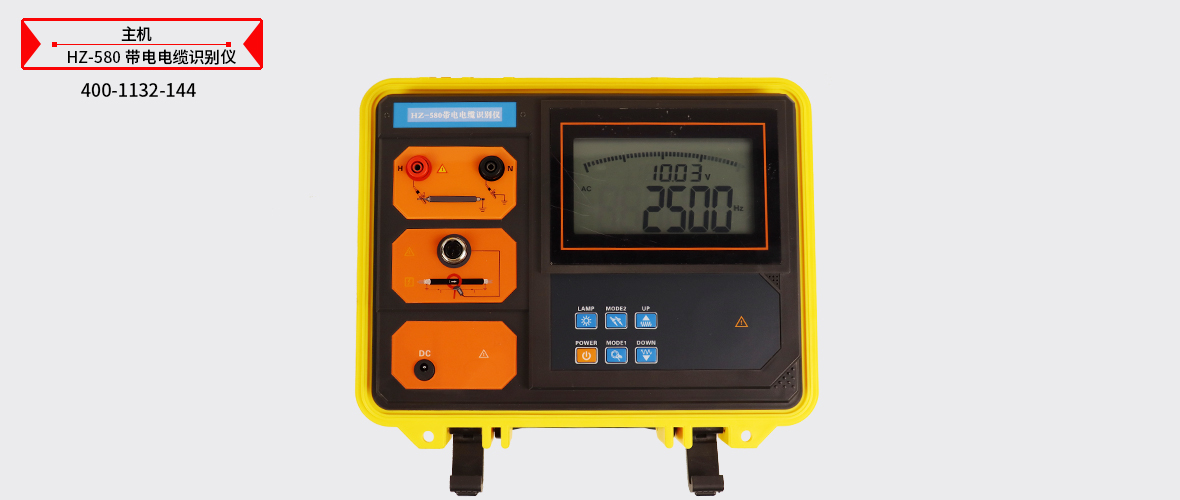

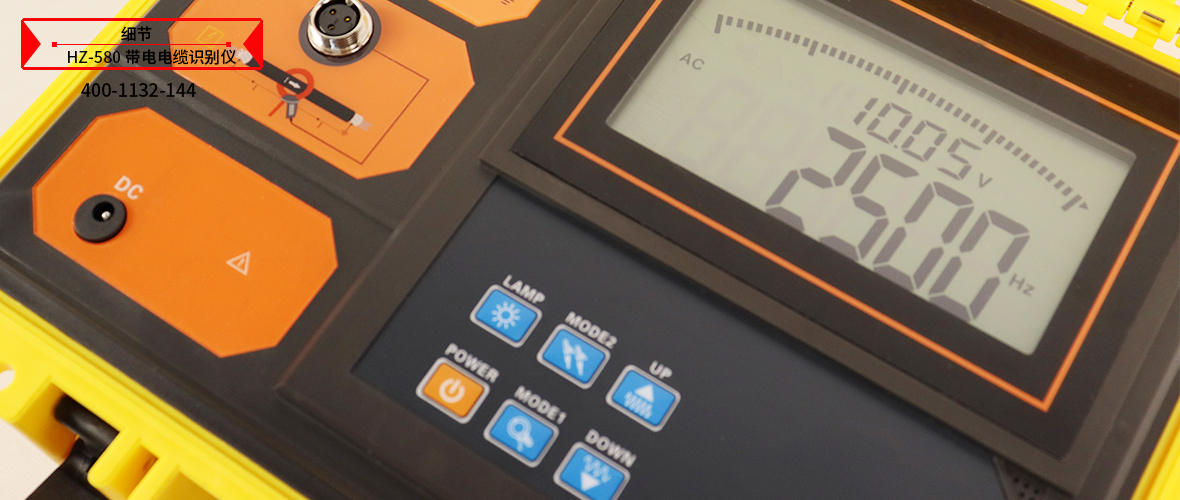

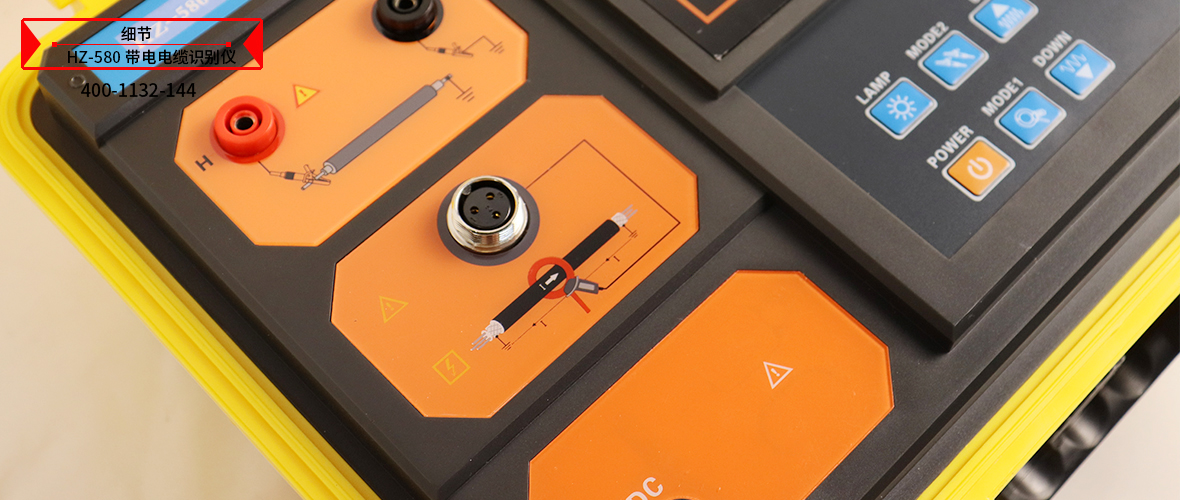

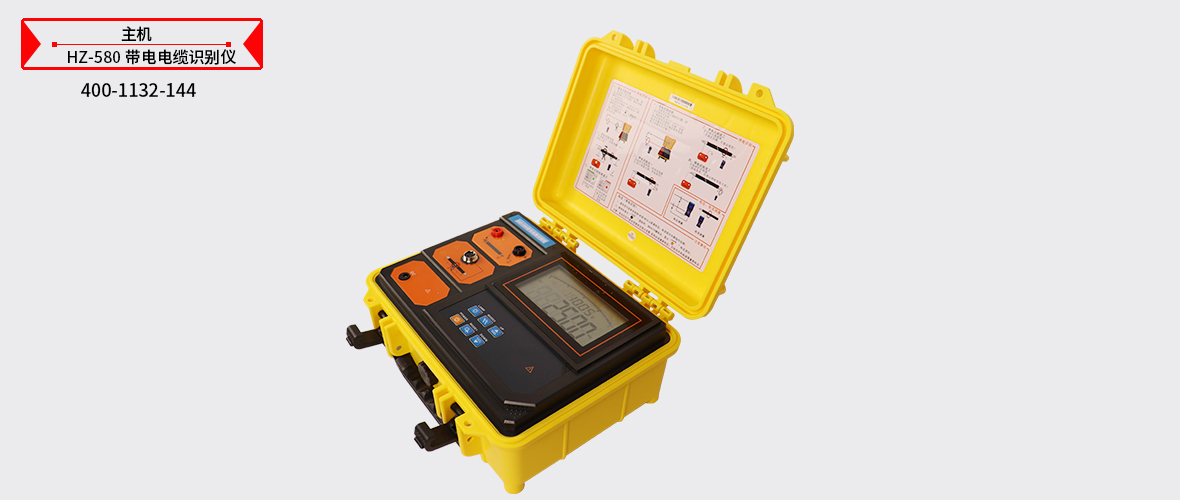

带电电缆鉴别仪图片 ----Picture display

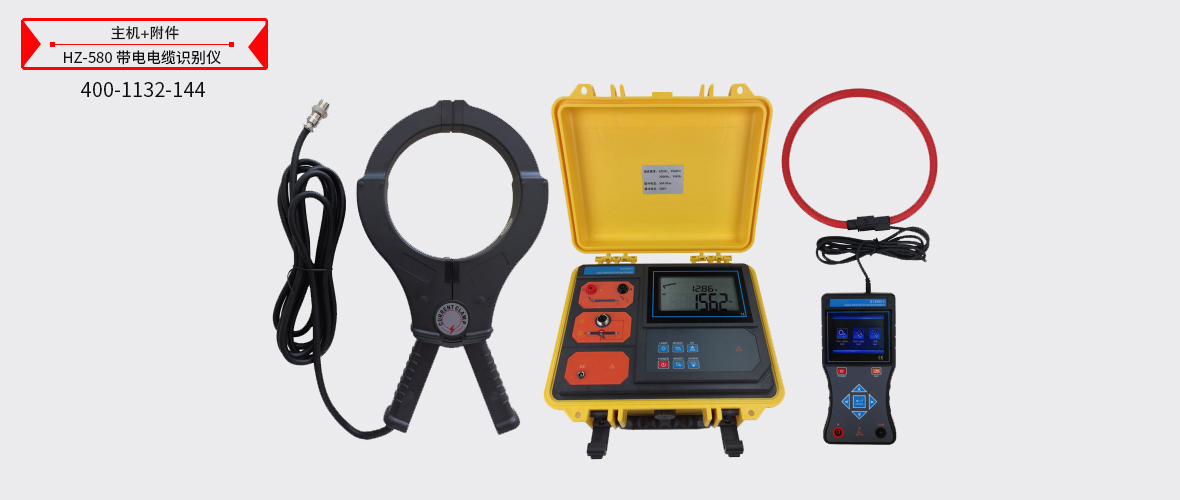

带电电缆鉴别仪附件配件 --------Accessories
本产品HZ-580带电电缆鉴别仪表具体清单请以说明书或代销合同为准
注 ; suncitygroup太阳集团产品表观以现实产品为准，技术参数和型号如有改观，恕不另行通知图片带电电缆鉴别仪附件...
测试线
测试线
测试夹
零配件
